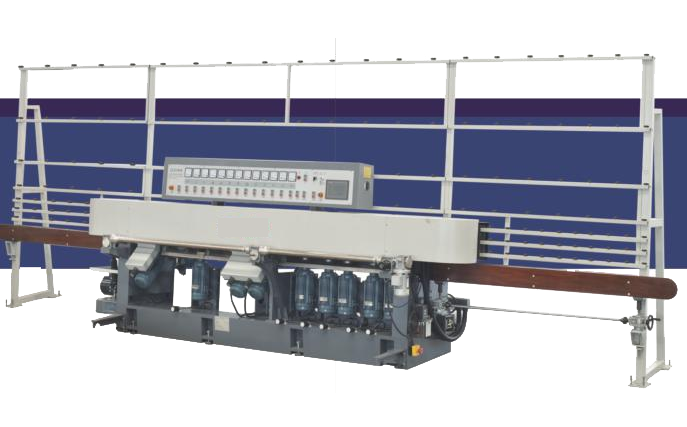

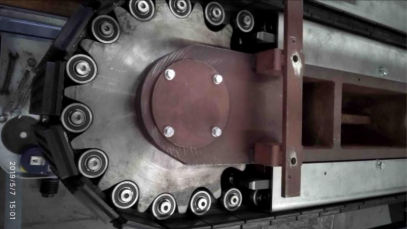

PAXB-471A (12 muelas) biseladora rectilínea adopta la estructura de rodamiento sin cadena, los husillos se pueden subir y bajar, lo que lo convierte en un equipo especial para bordes biselados y bordes inferiores de vidrio plano o lentes. Esta máquina tiene un amplio rango de mecanizado. Puede pulir vidrios pequeños de al menos 30 mm × 30 mm (1 ″× 1 ″), y el ancho máximo de procesamiento del borde biselado puede alcanzar los 50 mm (2-3 ″ / 8). El sistema de control está controlado por PLC y se puede cambiar de forma automática y manual. La interfaz hombre-máquina muestra claramente diversos parámetros, como el grosor del vidrio, el ancho y el ángulo del bisel, el grosor restante del vidrio y la velocidad de procesamiento. La introducción y modificación de los parámetros es intuitiva, cómoda y altamente automática. La velocidad de transmisión adopta un control de frecuencia, y el motor de accionamiento principal adopta un motor de control de frecuencia. Puede pulir la placa trasera en la máquina y está equipada con un dispositivo de limpieza automática para la placa trasera.
|
Rango de velocidad： |
0.5~8m/min |
|
Área mínima de procesamiento： |
30×30mm |
|
Ancho máximo de biselado en mecanizado： |
50mm |
|
Espesor del vidrio procesado： |
3~19mm |
|
Ángulo de biselado en mecanizado： |
3~45° |
|
Potencia Total： |
28 Kw |
|
Peso Bruto： |
Acerca de 5.5 T |
|
Área cubierta： |
7800×1600×2200 mm |

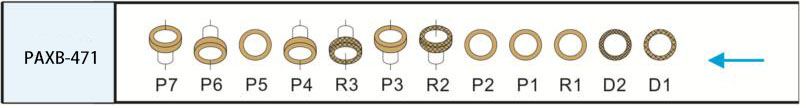

Disposición de las muelas：
|
No |
Descripción |
Especificación |
Cantidad |
Observación |
|
1-3 |
Muela de diamante |
Φ150XΦ22X38 |
Cada 1 |
Bisel rugoso |
|
4 |
Muela inferior de lápiz |
Φ175 XΦ22XR2 |
1 |
Fondo rugoso |
|
5-8 |
Muela de resina |
Φ150XΦ22X38 |
Cada 1 |
Rectificado fino de biseles |
|
9-12 |
Muela de fieltro |
Φ150XΦ70X30 |
Cada 1 |
Pulido biselado |
Configuración principal
|
No. |
Descripción |
Marca/ Material |
Característica |
|
1 |
PLC |
Siemens |
Alta calidad, alto rendimiento |
|
2 |
Motor |
CDQC |
Alta precisión de rotación, pequeña desviación del eje y del muñón |
|
3 |
Contactor |
Schneider |
Alta calidad, alto rendimiento |
|
4 |
Thermal overload relay |
Schneider |
Alta calidad, alto rendimiento |
|
5 |
Main load switch |
Schneider |
Alta calidad, alto rendimiento |
|
6 |
Encoder |
Kubler |
Alta calidad, alto rendimiento |
|
7 |
Intermediate relay |
Siemens |
Alta calidad, alto rendimiento |
|
8 |
switch power supply |
Omron |
Alta calidad, alto rendimiento |
|
9 |
Interface |
MCGS |
Pantalla con colores reales, imagen nítida y rendimiento estable |
|
10 |
Convertidor de frecuencia |
Rexroth / Schneider |
Alta calidad, alto rendimiento |
|
11 |
Cuerpo, columna |
hierro fundido |
Alta resistencia, pequeña deformación y buena absorción de impactos |
|
12 |
Rieles guía delanteros y traseros |
hierro fundido |
Alta resistencia, pequeña deformación y buena absorción de impactos |
|
13 |
Carro del husillo |
hierro fundido |
Raspado manual, pequeño espacio y alta resistencia |
|
14 |
Carril de guía |
40Cr |
Segmentos sometidos a temple integral alcanzan una dureza de HRC 52-56, excelente resistencia al desgaste |
|
15 |

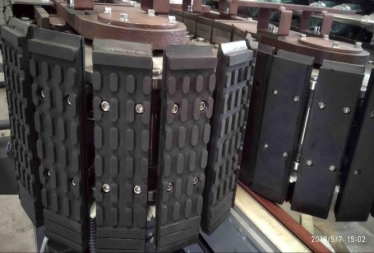

Almohadillas delanteras y traseras |
Acero 45, nitrilo caucho subcontratado |
Alta resistencia, sin deformación durante la sujeción y pegado repetido Caucho, vida útil larga |
|
16 |
Motor de accionamiento principal |
Motor de frecuencia variable |
Par constante a baja velocidad y potencia constante a alta velocidad |
|
17 |
Correa de distribución |
PU Importado |
Circular sin costuras, alta precisión y alta resistencia |
